在UE4中使用WebSocket

前言

这一节会介绍WebSocket协议，和在UE4中如何使用WebSocket进行通讯。引擎中内置了现成的WebSockets模块和第三方库“libWebSockets”，接下来会调用现有模块来创建两个插件，分别负责创建WebSocket服务器和WebSocket客户端。 为什么是WebSocket

介绍

WebSocket是一种全双工、双向通信协议，设计用于在单个TCP连接上进行实时通信。 WebSocket特点 1、双向通信：客户端和服务器可以在任何时间相互发送消息，而不需要轮询或长轮询。 2、低延迟：因为它建立在TCP连接之上，并且避免了HTTP请求和响应的开销，WebSocket通信具有较低的延迟。 3、持久连接：WebSocket连接一旦建立，可以持续使用，直到客户端或服务器主动关闭连接。 工作原理 1、握手阶段：WebSocket通信开始时，客户端发起一个标准的HTTP请求，包含一些特殊的头信息，表明它希望升级到WebSocket协议。 2、协议升级：如果服务器支持WebSocket协议，它会通过HTTP响应确认升级请求。完成握手后，HTTP连接升级为WebSocket连接。 3、数据传输：握手完成后，客户端和服务器之间可以通过WebSocket协议进行全双工通信，可以传输文本和二进制等格式消息。

使用场景

WebSocket协议适用于需要实时更新和低延迟的应用，如： 1、即时通讯：如聊天应用和消息系统。 2、实时通知：如股票价格更新、体育比分等。 3、在线游戏：需要快速、频繁的状态更新。 4、协同编辑：如多人同时编辑文档、表格等。 和HTTP区别 1、HTTP有一个缺陷就是通讯只能由客户端发起，它们只能单向请求，如果客户端需要监测服务器中会连续变化的某一参数，我们只能使用“轮询”，即没隔一段时间就发送一个查询请求，这种轮询效率比较低，且浪费资源。 2、WebSocket连接一旦建立，客户端和服务器都可以主动发送消息给彼此，即它是一种双向通讯。

总结

WebSocket协议提供了一种高效、低延迟的双向通信方式，适用于需要实时数据传输的应用场景。通过WebSocket，客户端和服务器可以在单个持久TCP连接上自由地交换数据，而不必受到传统HTTP请求/响应模式的限制。 客户端实现 Unreal Engine中的“Runtime/Online/下有一个”WebSocket“模块，模块中的IWebSocket接口提供了客户端常用的功能，连接、关闭、发送消息等。 1、创建插件后在.Build.cs中加入”WebSockets“模块

1
2
3
4
5
6
7
8



PublicDependencyModuleNames.AddRange(
new string[]
{
"Core",
"WebSockets",.
}
);

2、我这里创建一个继承自UObject的类：UWSClients。WSClients.h实现如下： /********************************************************* *

@copyright
@author Imrcao
@date 2024年06月27日16:25:00
@brief 创建一个WebSocket客户端，支持Win64，Win32，IOS，MacOS，Linux平台
@See

**********************************************************/

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55


#pragma once

#include "CoreMinimal.h"
#include "UObject/NoExportTypes.h"
#include "WSClients.generated.h"

/**
* WebSocketClient
*/
UCLASS(BlueprintType)
class WEBSOCKETCLIENT_API UWSClients : public UObject
{
GENERATED_BODY()

public:
UWSClients();
~UWSClients();

public:
virtual void BeginDestroy() override;

public:
UFUNCTION(BlueprintCallable)
UWSClients* GetorCreateWsClientInstance();

UFUNCTION(BlueprintCallable, Category = "WSClient")
bool InitAndConnect(FString WsAddr);

UFUNCTION(BlueprintCallable, Category = "WSClient")
void Send(const FString& Data);

void Send(const void* Data, SIZE_T Size, bool bIsBinary = false);

UFUNCTION()
void OnConnected();

UFUNCTION()
void OnConnectedError(const FString& Error);

UFUNCTION()
void OnClosed(int32 StatusCode, const FString& Reason, bool bWasClean);

UFUNCTION()
void OnMessage(const FString& MessageString);

UFUNCTION()
void OnMessageSent(const FString& MessageString);

//UFUNCTION()
void OnRawMessage(const void* data, SIZE_T Size, SIZE_T BytesRemaining);

private:
UWSClients* WSClientInstance;
TSharedPtr<class IWebSocket> WebSocket;
};

3、WSClients.cpp实现如下。起初我是创建了一个全局静态的指针变量，将这个函数GetorCreateWsClientInstance写成了静态函数，可以直接在蓝图中调用了，这样做的话会有个问题，在UE编辑器模式下，由于引擎对静态成员函数声明周期的管理，退出游戏时，并不会执行析构或者BeginDestroy函数，这就意味着连接无法自动关闭。打包后执行一切都是正常的。为了方便测试这里就不用静态函数，后面在蓝图中直接用ConstructObjectFromClass构建一个UObject。 // Fill out your copyright notice in the Description page of Project Settings.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95


#include "WSClients.h"
#include "WebSocketsModule.h"
#include "IWebSocket.h"

//UWSClients* UWSClients::WSClientInstance = nullptr;

UWSClients::UWSClients()
{
WebSocket = nullptr;
}
UWSClients::~UWSClients()
{

}

void UWSClients::BeginDestroy()
{
Super::BeginDestroy();

if (WebSocket && WebSocket->IsConnected())
{
WebSocket->Close();
}
}

UWSClients* UWSClients::GetorCreateWsClientInstance()
{
WSClientInstance = WSClientInstance == nullptr ? NewObject<UWSClients>() : WSClientInstance;
WSClientInstance->AddToRoot();

if (!WSClientInstance) { GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Red, "ClientInstance is NULL!"); }

return WSClientInstance;
}

bool UWSClients::InitAndConnect(FString WsAddr)
{
if (!FModuleManager::Get().IsModuleLoaded("WebSockets"))
{
FModuleManager::Get().LoadModule("WebSockets");
}

WebSocket = FWebSocketsModule::Get().CreateWebSocket(WsAddr);

WebSocket->OnConnected().AddUObject(this, &UWSClients::OnConnected);
WebSocket->OnConnectionError().AddUObject(this, &UWSClients::OnConnectedError);
WebSocket->OnClosed().AddUObject(this, &UWSClients::OnClosed);
WebSocket->OnMessage().AddUObject(this, &UWSClients::OnMessage);
WebSocket->OnMessageSent().AddUObject(this, &UWSClients::OnMessageSent);
WebSocket->OnRawMessage().AddUObject(this, &UWSClients::OnRawMessage);

WebSocket->Connect();

return !!WebSocket;
}

void UWSClients::Send(const FString& Data)
{
WebSocket->Send(Data);
}

void UWSClients::Send(const void* Data, SIZE_T Size, bool bIsBinary)
{

}

void UWSClients::OnConnected()
{
GEngine->AddOnScreenDebugMessage(-1, 15.0f, FColor::Green, "Successfully connected");
}

void UWSClients::OnConnectedError(const FString& Error)
{
GEngine->AddOnScreenDebugMessage(-1, 15.0f, FColor::Red, Error);
}

void UWSClients::OnClosed(int32 StatusCode, const FString& Reason, bool bWasClean)
{
GEngine->AddOnScreenDebugMessage(-1, 15.0f, bWasClean ? FColor::Green : FColor::Red, "Connection closed " + Reason);
}

void UWSClients::OnMessage(const FString& MessageString)
{
GEngine->AddOnScreenDebugMessage(-1, 15.0f, FColor::Cyan, "Received message: " + MessageString);
}

void UWSClients::OnMessageSent(const FString& MessageString)
{
GEngine->AddOnScreenDebugMessage(-1, 15.0f, FColor::Yellow, "Sent message: " + MessageString);
}

void UWSClients::OnRawMessage(const void* data, SIZE_T Size, SIZE_T BytesRemaining)
{

}

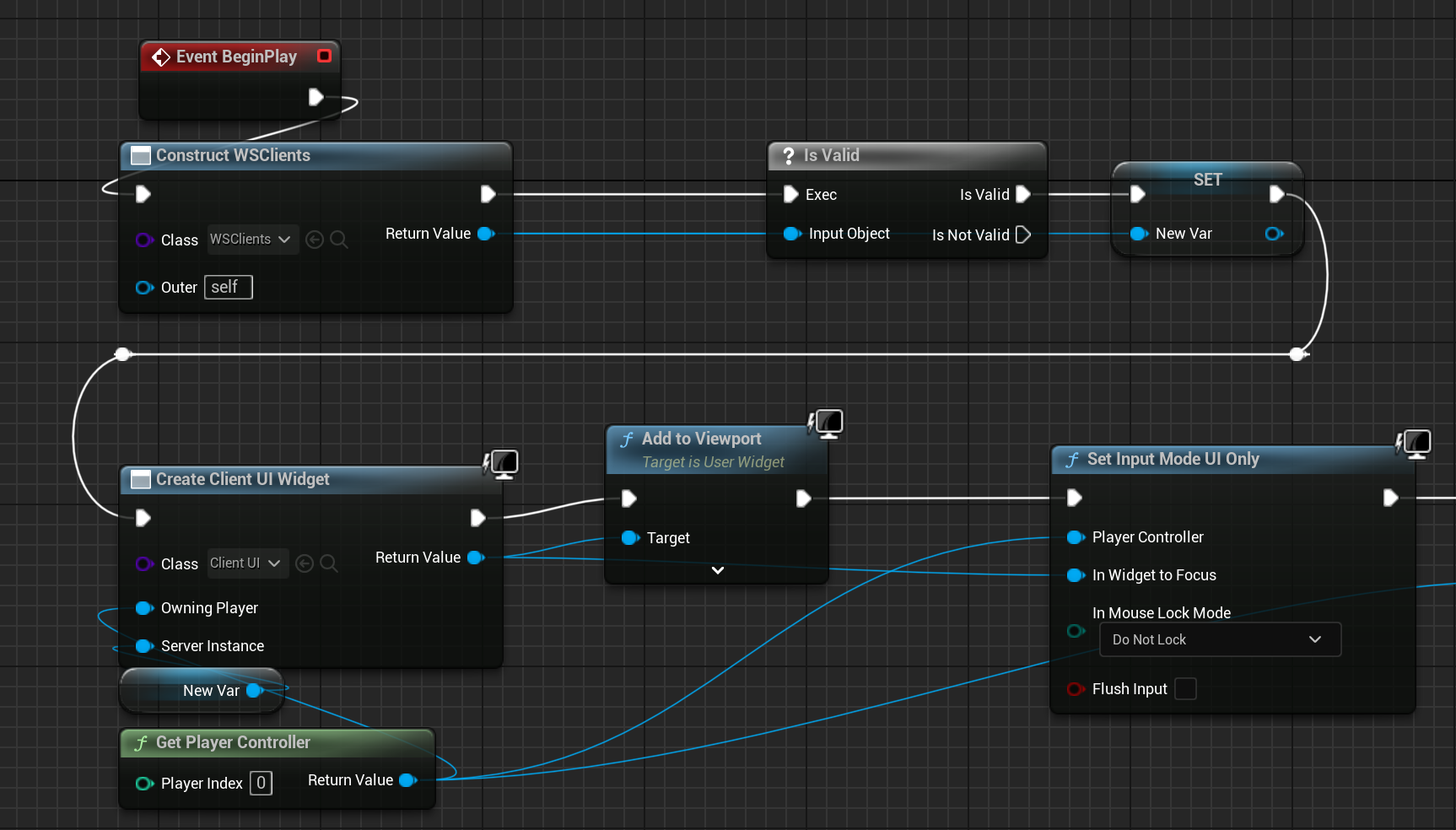

3、蓝图中使用如下图所示 ue_websocket_image1

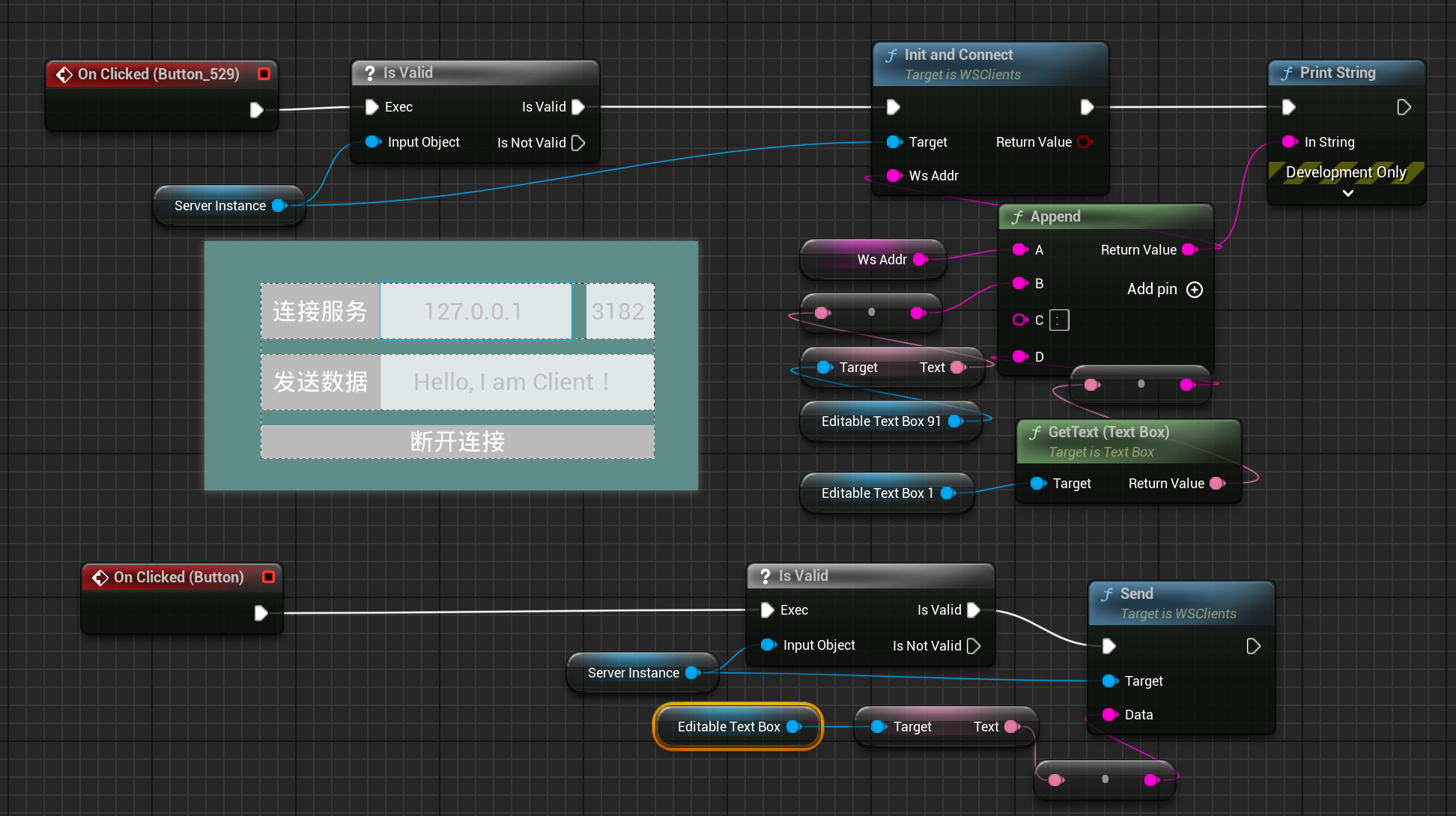

ue_websocket_image2

服务端实现 网上大多数的教程都是教怎么写客户端的，关于如何在UE中搭建一个支持WebSocket的服务器，资料很少。其实引擎中有一个现成的插件：WebSocketNetworking 1、同样在.Build.cs文件中加入模块：WebSocketNetworking，并在.uplugin文件中启用插件模块： “Plugins”: [ { “Name”: “WebSocketNetworking”, “Enabled”: true } ] 2、创建一个继承自UObject的类：UWSServer。服务器需要时刻监听外部客户端的连接，所有需要一个Tick函数。继承自UObject的类，在实例后不会加入引擎中的Tick，AActor和UActorComponent都会加入Tick，如果你的对象也需要每帧去Tick（一般来说是什么Mgr管理器之类的全局单例对象），也非常简单：再继承多一个抽象类FTickableGameObject，重写实现几个纯虚函数即可：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


public:
virtual void Tick(float DeltaTime) override;
virtual bool IsTickable() const override;
virtual TStatId GetStatId() const override;
//cpp
void UTickObject::Tick(float DeltaTime)
{}
bool UTickObject::IsTickable() const
{return true;}
TStatId UTickObject::GetStatId() const
{return Super::GetStatID();}

3、WSServer.h文件定义如下：我这声明了一个动态多播代理FOnReceiveClientMessage，在蓝图中绑定，C++中执行，用于当服务器收到消息后，将此消息转发给其它客户端，实现多个客户端之间信息同步的功能。需要注意的是，动态单播代理和静态代理是不支持UE的反射系统的，即你无法使用宏UPROPERTY(BlueprintAssignable/BlueprintCallable)标记. /********************************************************* *

@copyright
@author Imrcao
@date 2024年06月27日16:25:00
@brief 创建一个WebSocket服务器，支持Win64，Win32，Linux平台
@See

**********************************************************/

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122


#pragma once

#include "CoreMinimal.h"
#include "UObject/NoExportTypes.h"
#include "Tickable.h"
#include "UObject/StrongObjectPtr.h"
#include "Modules/ModuleManager.h"
#include "INetworkingWebSocket.h"
#include "Engine.h"
#include "WSServer.generated.h"

/**
*
*/
DECLARE_MULTICAST_DELEGATE_OneParam(FOnConnectionClosed, FGuid /*ClientId*/);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_TwoParams(FOnReceiveClientMessage, FString, Message, FGuid, SenderGuid);

UCLASS(BlueprintType)
class WEBSOCKETCS_API UWSServer : public UObject, public FTickableGameObject
{
GENERATED_BODY()

public:
UWSServer();
~UWSServer();

public:
//virtual void PostInitProperties() override;
virtual void BeginDestroy() override;

virtual void Tick(float DeltaTime) override;
virtual bool IsTickable() const override;
virtual TStatId GetStatId() const override;

public:

UFUNCTION(BlueprintCallable, Category = "WSServer")
static UWSServer* GetOrCreateWSServer();

UFUNCTION(BlueprintCallable, Category = "WSServer")
bool StartServer(int32 Port);

UFUNCTION(BlueprintCallable, Category = "WSServer")
void StopServer();

//给所有客户端发送消息
UFUNCTION(BlueprintCallable, Category = "WSServer")
void SendMessagesToAllClients(const FString Msg);

//给指定客户端发送消息
UFUNCTION(BlueprintCallable, Category = "WSServer")
void SendMessagesSpecifyClient(const FGuid& ClientGUID, const TArray<uint8>& InUTF8Payload);

//转发消息给其它所有客户端（不包含发送端）
UFUNCTION(BlueprintCallable, Category = "WSServer")
void ForwardMessagesToOtherClients(const FGuid& SenderGUID, const FString Msg);

bool IsRunning() const;

bool WSServerTick(float DeltaTime);

//FOnConnectionClosed& OnConnectionClosed() { return OnConnectionClosedDelegate; }

public:

UPROPERTY(BlueprintAssignable, Category = "MyCategory")
FOnReceiveClientMessage OnReceiveClientMessage;

FOnConnectionClosed OnConnectionClosedDelegate;

private:

void OnWebSocketClientConnected(INetworkingWebSocket* Socket);

void ReceivedRawPacket(void* Data, int32 Size, FGuid ClientId);

void OnSocketClose(INetworkingWebSocket* Socket);

private:
class FWebSocketConnection
{
public:

explicit FWebSocketConnection(INetworkingWebSocket* InSocket)
: Socket(InSocket)
, Id(FGuid::NewGuid())
{
}

FWebSocketConnection(FWebSocketConnection&& WebSocketConnection)
: Id(WebSocketConnection.Id)
{
Socket = WebSocketConnection.Socket;
WebSocketConnection.Socket = nullptr;
}

~FWebSocketConnection()
{
if (Socket)
{
delete Socket;
Socket = nullptr;
}
}
FWebSocketConnection(const FWebSocketConnection&) = delete;
FWebSocketConnection& operator=(const FWebSocketConnection&) = delete;
FWebSocketConnection& operator=(FWebSocketConnection&&) = delete;

/** Underlying WebSocket. */
INetworkingWebSocket* Socket = nullptr;

/** Generated ID for this client. */
FGuid Id;
};

private:
static UWSServer* ServerInstance;

TUniquePtr<class IWebSocketServer> Server;

TArray<FWebSocketConnection> Connections;
};

3、WSServer.cpp实现如下： // Fill out your copyright notice in the Description page of Project Settings.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74


#include "WSServer.h"
#include "Containers/Ticker.h"
#include "IPAddress.h"
#include "IWebSocketNetworkingModule.h"
#include "WebSocketNetworkingDelegates.h"
#include "WebSocketNetDriver.h"
#include "IWebSocketServer.h"
#include <string>

UWSServer* UWSServer::ServerInstance = nullptr;

UWSServer::UWSServer()
{

}
UWSServer::~UWSServer()
{

}

void UWSServer::BeginDestroy()
{
Super::BeginDestroy();
StopServer();
ServerInstance = nullptr;
}

void UWSServer::Tick(float DeltaTime)
{
WSServerTick(DeltaTime);
}
bool UWSServer::IsTickable() const
{
return true;
}
TStatId UWSServer::GetStatId() const
{
return Super::GetStatID();
}

UWSServer* UWSServer::GetOrCreateWSServer()
{
ServerInstance = ServerInstance == nullptr ? NewObject<UWSServer>() : ServerInstance;
ServerInstance->AddToRoot();
if (!ServerInstance) { GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Red, "ServerInstance is NULL!"); }
return ServerInstance;
}

bool UWSServer::StartServer(int32 Port)
{
FWebSocketClientConnectedCallBack CallBack;
CallBack.BindUObject(this, &UWSServer::OnWebSocketClientConnected);

Server = FModuleManager::Get().LoadModuleChecked<IWebSocketNetworkingModule>(TEXT("WebSocketNetworking")).CreateServer();

if (!Server || !Server->Init(Port, CallBack))
{
Server.Reset();
GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Red, "Server Startup Failed!");
return false;
}
GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Green, FString::Printf(TEXT("Server Startup Success by the port: %d"), Port));
return true;
}
void UWSServer::StopServer()
{
if (IsRunning()) {
Server.Reset();
}
}
bool UWSServer::IsRunning() const
{
/*
*在C++中，两个感叹号（!!）前缀用于将一个表达式的值显式地转换为布尔值。

这是一种惯用法，用于确保表达式的结果是一个明确的布尔值（true 或 false）。 *Server 是一个指针，如果它是非空（即指向有效对象），那么 Server 的值是非零的。 !Server 将这个非零值转换为 false，如果 Server 是空指针（即值为零），则 !Server 将返回 true。再次应用一个感叹号（即 !!Server），将 false 转换为 true，将 true 转换为 false。最终结果就是将 Server 的值转换为布尔值，如果 Server 是非空指针，结果是 true，如果 Server 是空指针，结果是 false。 */

1
2
3
4
5
6


return !!Server;
}

void UWSServer::OnWebSocketClientConnected(INetworkingWebSocket* Socket)
{
/*ensureMsgf 是 Unreal Engine 4 中用于断言（assertion）的一种宏。断言用于在开发过程中检测程序中的错误条件。

如果条件为 false，则会触发断言，通常会记录一条错误信息并在调试器中中断程序执行，以便开发人员可以立即注意到并修复问题。 ensureMsgf 类似于 ensure，但是它允许你提供一个格式化的错误消息，以便在条件不满足时显示更多的调试信息。 / if (ensureMsgf(Socket, TEXT(“Socket was null while creating a new websocket connection.”))) { /{ int32 RawRemoteAddr; Socket->GetRawRemoteAddr(RawRemoteAddr); GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Green, FString::Printf(TEXT(“RawRemoteAddr: %d”), RawRemoteAddr));

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100


FString LocalEndPoint = Socket->LocalEndPoint(true);
GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Green, FString::Printf(TEXT("LocalEndPoint: %s"), *LocalEndPoint));

FString RemoteEndPoint = Socket->RemoteEndPoint(true);
GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Green, FString::Printf(TEXT("RemoteEndPoint: %s"), *RemoteEndPoint));
}*/

FWebSocketConnection Connection = FWebSocketConnection{ Socket };

FWebSocketPacketReceivedCallBack ReceiveCallBack;
ReceiveCallBack.BindUObject(this, &UWSServer::ReceivedRawPacket, Connection.Id);
Socket->SetReceiveCallBack(ReceiveCallBack);

FWebSocketInfoCallBack CloseCallback;
CloseCallback.BindUObject(this, &UWSServer::OnSocketClose, Socket);
Socket->SetSocketClosedCallBack(CloseCallback);

//Socket->

Connections.Add(MoveTemp(Connection));
}
}
void UWSServer::ReceivedRawPacket(void* Data, int32 Size, FGuid ClientId)
{
TArrayView<uint8> dataArrayView = MakeArrayView(static_cast<uint8*>(Data), Size);
const std::string cstr(reinterpret_cast<const char*>(dataArrayView.GetData()), dataArrayView.Num());
FString frameAsFString = UTF8_TO_TCHAR(cstr.c_str());

OnReceiveClientMessage.Broadcast(frameAsFString, ClientId);
}

void UWSServer::SendMessagesToAllClients(const FString Msg)
{
FTCHARToUTF8 utf8Str(*Msg);
int32 utf8StrLen = utf8Str.Length();

TArray<uint8> uint8Array;
uint8Array.SetNum(utf8StrLen);
memcpy(uint8Array.GetData(), utf8Str.Get(), utf8StrLen);

for (auto& ws : Connections) {
ws.Socket->Send(uint8Array.GetData(), uint8Array.Num(), /*PrependSize=*/false);
}
}

void UWSServer::SendMessagesSpecifyClient(const FGuid& ClientGUID, const TArray<uint8>& InUTF8Payload)
{
/*
* FindByPredicate是TArray的一个成员函数，用于查找满足指定条件的第一个元素。
* FindByPredicate函数接受一个谓词函数作为参数。这个谓词函数用于定义查找条件。
* 在下面的函数中谓词函数是一个捕获ClientGUID的lambda表达式：
* [&ClientGUID](const FWebSocketConnection& InConnection) {
return InConnection.Id == ClientGUID;
}
*/
if (FWebSocketConnection* Connection = Connections.FindByPredicate([&ClientGUID](const FWebSocketConnection& InConnection)
{ return InConnection.Id == ClientGUID; }))
{
Connection->Socket->Send(InUTF8Payload.GetData(), InUTF8Payload.Num(), /*PrependSize=*/false);
}
}
void UWSServer::ForwardMessagesToOtherClients(const FGuid& SenderGUID, const FString Msg)
{
FTCHARToUTF8 utf8Str(*Msg);
int32 utf8StrLen = utf8Str.Length();

TArray<uint8> uint8Array;
uint8Array.SetNum(utf8StrLen);
memcpy(uint8Array.GetData(), utf8Str.Get(), utf8StrLen);

for (auto& ws : Connections) {
if (ws.Id != SenderGUID)
{
ws.Socket->Send(uint8Array.GetData(), uint8Array.Num(), /*PrependSize=*/false);
}
}
}

bool UWSServer::WSServerTick(float DeltaTime)
{
if (IsRunning()) {
Server->Tick();
return true;
}
else {
return false;
}
}

void UWSServer::OnSocketClose(INetworkingWebSocket* Socket)
{
int32 Index = Connections.IndexOfByPredicate([Socket](const FWebSocketConnection& Connection) { return Connection.Socket == Socket; });

GEngine->AddOnScreenDebugMessage(-1, 3.f, FColor::Red, FString::Printf(TEXT("OnSocketClose: %d"), Index));
if (Index != INDEX_NONE)
{
OnConnectionClosedDelegate.Broadcast(Connections[Index].Id);
Connections.RemoveAtSwap(Index);
}
}

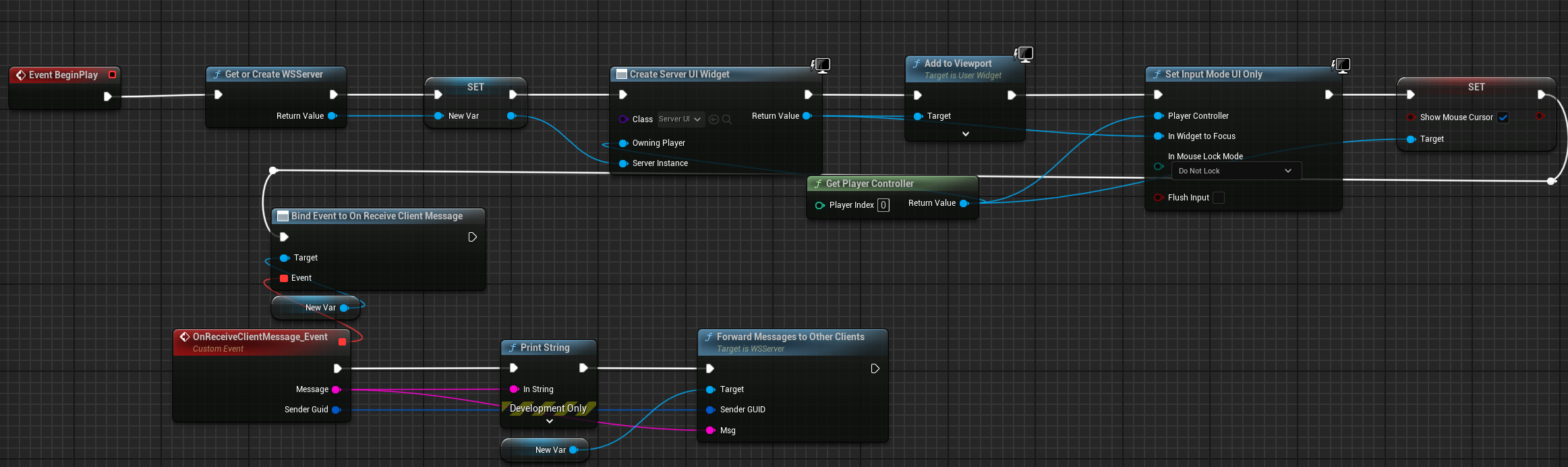

4、蓝图使用如图所示： ue_websocket_image3

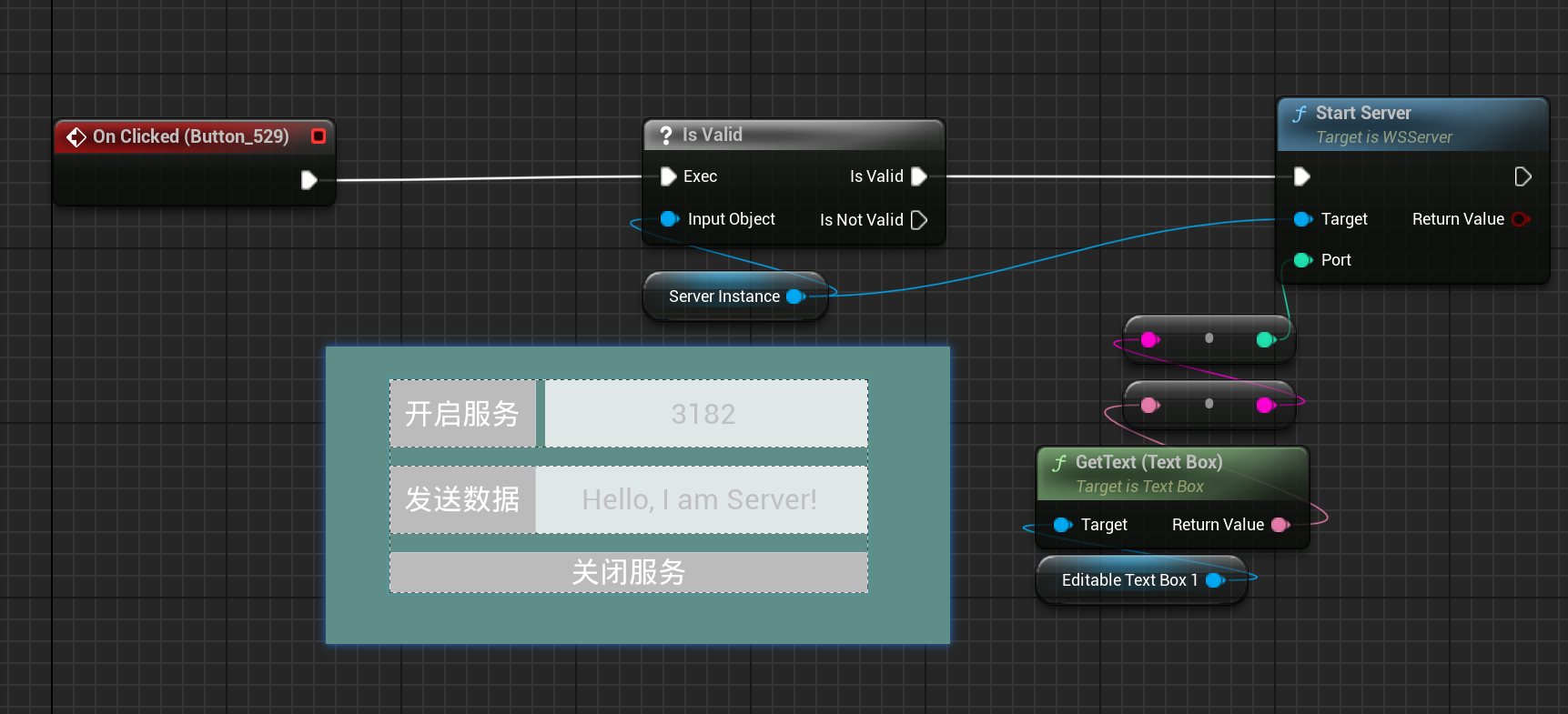

ue_websocket_image4

参考链接

https://blog.csdn.net/ljason1993/article/details/123031678 https://docs.unrealengine.com/4.27/zh-CN/ProductionPipelines/ScriptingAndAutomation/WebControl/RemoteControlAPIWebsocketReference/ https://www.bilibili.com/video/BV18a4y1c74N/?spm_id_from=333.337.search-card.all.click&vd_source=4f9d167ab1a8f301688a50d993ad691a

前言#

介绍#

使用场景#

总结#

参考链接#

前言

介绍

使用场景

总结

参考链接
