Previze 虚拟制片预演系统-项目介绍

演示视频：Previze 虚拟制片预演系统功能演示

系统介绍：基于 UE5 的影视/舞台三维预演工具，覆盖场景搭建、灯光机位、动画时间轴到逐帧渲染的全流程；我独立完成了客户端主体开发、自研 Editor 插件，并设计了与云端资产系统的对接方案。

项目背景

在影视制作、舞台演出和虚拟拍摄场景中，导演、摄影和灯光团队往往需要在实拍前反复验证场景布局、灯光方案和机位调度。传统流程依赖多个软件切换，沟通成本高、试错代价大。

PreviewTool（虚拟预演系统） 是我从 2024 年起持续开发的 ToB 端产品：

• 预演系统（主体）：面向导演、摄影、灯光师的实时三维预演工作台（本人独立设计与实现）
• Editor工具插件：Pak 资产的 Cook、打包与上传工具（本人独立设计与实现）
• Pak 资产管理后台：资产上传、分类与版本管理（需求与 API 契约由本人定义，CRUD 实现借助 AI 辅助开发）

项目目前处于可演示、可实际使用的阶段，已在内部预演流程中验证核心链路。

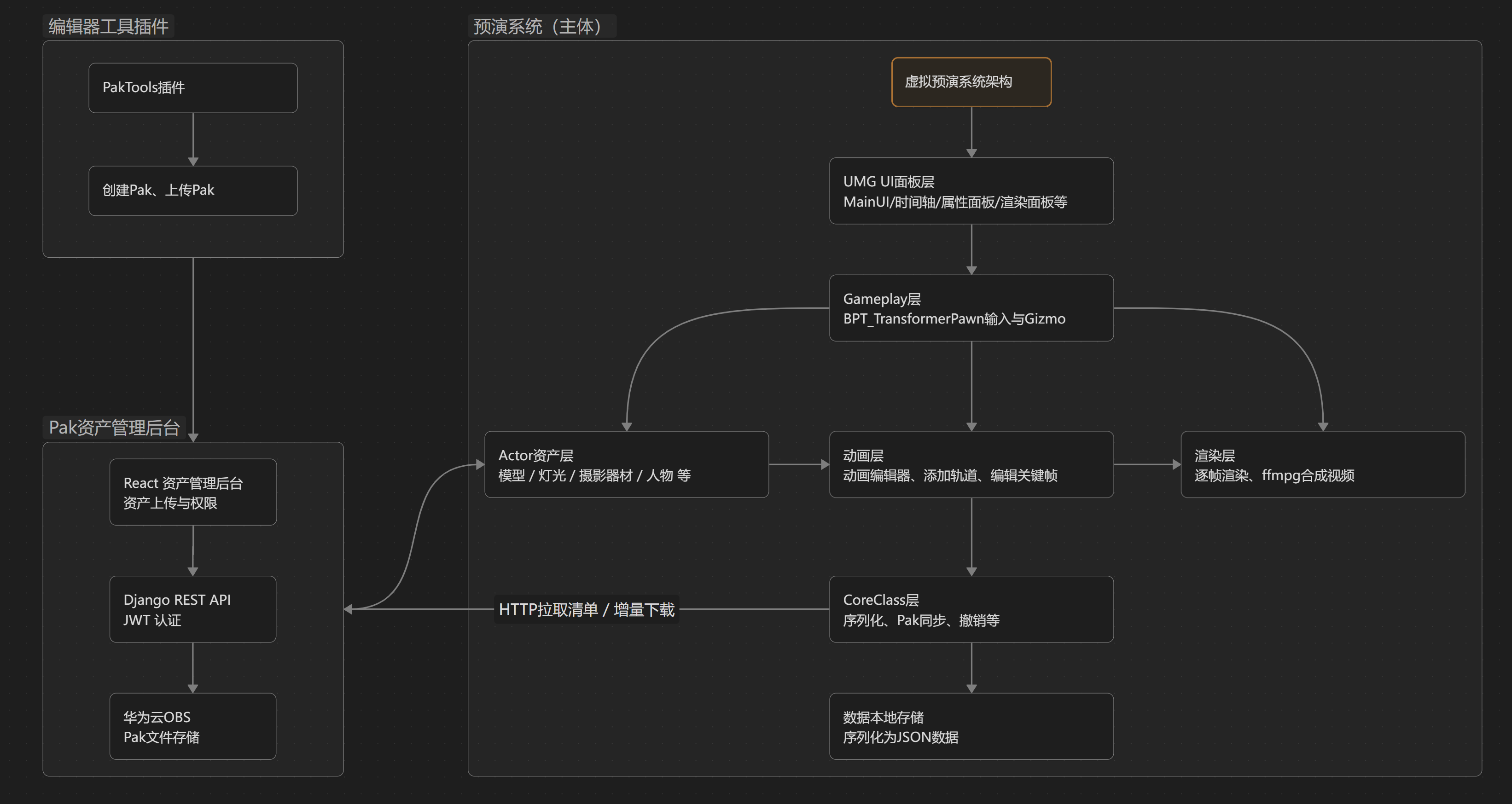

系统架构

技术栈

客户端开发（核心）

插件

配套后台（非主攻，了解联调）

Django 4 + DRF + PostgreSQL + Redis + React 17 — 我负责 API 契约定义 与 UE 端同步实现，后台 CRUD 借助 AI 辅助搭建。

我负责的核心模块

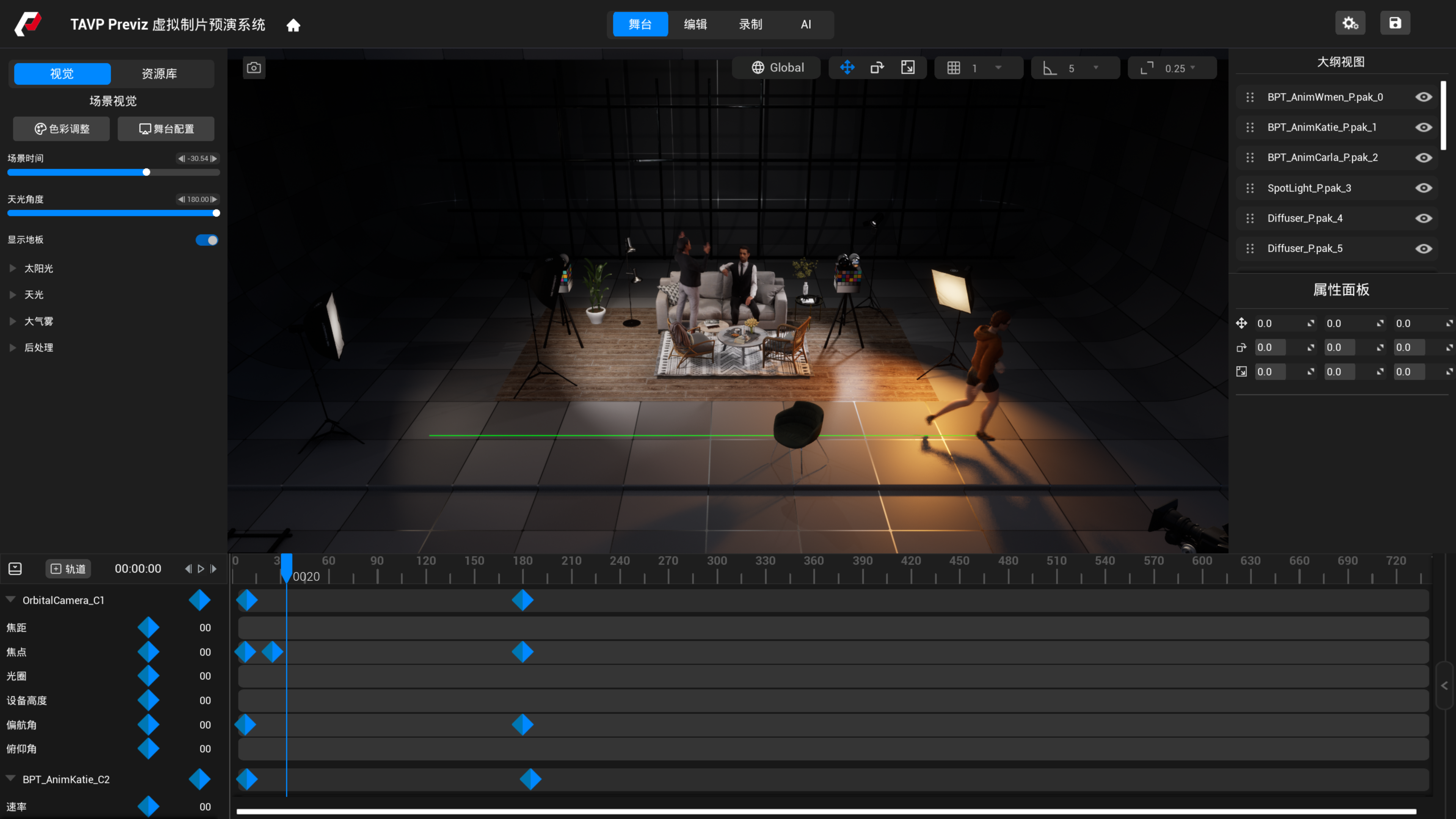

1. 资产类型设计与场景编辑

所有场景对象继承自 ACPT_BaseSkuActor，实现 IFocusableObject 接口，统一处理选中高亮与属性暴露。通过 EActorType 枚举区分模型、灯光、摄影机、动画、环境、LED 舞台等类型。

主控制器 ABPT_TransformerPawn 继承 RuntimeTransformer 的 ATransformerPawn，负责：

• 视口输入、Gizmo 变换（移动 / 旋转 / 缩放）
• 拖放式资产放置、多选与克隆
• 创建并持有 UMG 根控件 UCPT_MainUI，与主界面双向联动

设计要点：Actor 根组件必须继承 UPrimitiveComponent，以支持 RuntimeTransformer 的组件级选取；属性面板通过 ConfigPropertys() 动态生成，避免为每种 Actor 硬编码 UI。

2. 动画时间轴系统

UCPT_AnimManager 管理 Actor 与 UCPT_AnimTrack 的一对多映射，支持：

• 多轨道关键帧编辑（位置 / 旋转 / 缩放）
• 播放、暂停、循环、逐帧跳转（J/K 快捷键）
• 时间轴长度、帧率、播放速率调节
• FAnimTimelineData 与项目 JSON 的双向序列化

动画播放通过 UTimelineComponent + UCurveFloat 驱动 UI 滑条，并与渲染模块共享同一套时间基准，保证「预览所见」与「渲染输出」一致。

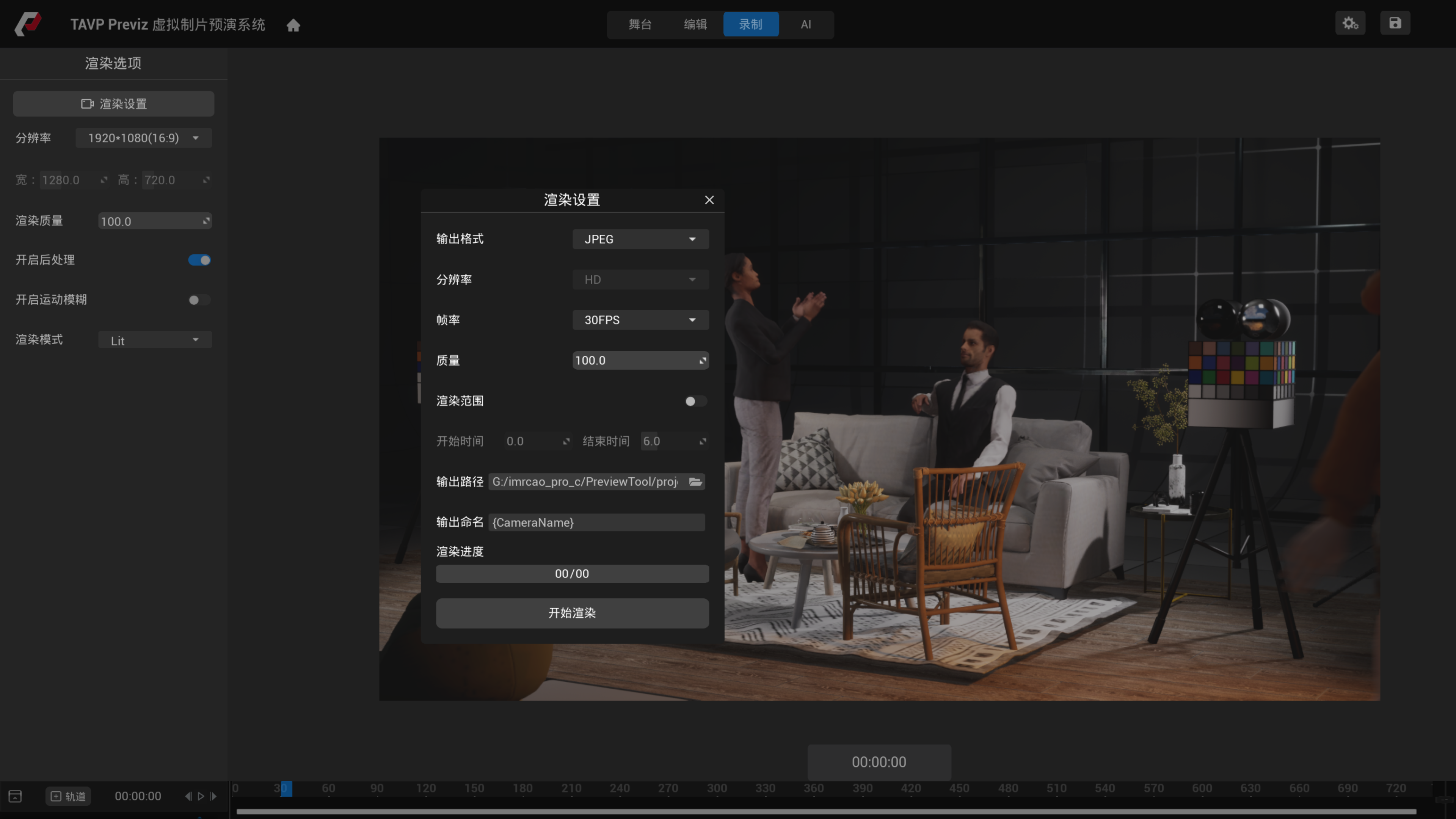

3. 逐帧渲染管线

UCPT_RenderManager 实现与时间轴联动的离线帧序列导出：

1
2
3

计算总帧数 → StartRenderingSequence → Timer 驱动 RenderNextFrame
→ 同步 AnimManager 时间 → ExportFrameImage（PNG/JPEG）
→ 完成后触发 DE_OnRenderCompleted

渲染参数由 FRenderOptionData 定义：分辨率、帧率、画质、输出格式、起止时间等。这是预演方案汇报的核心输出能力。

4. Pak 资产云端同步（客户端侧）

这是我投入较多精力的模块，解决了「资产与程序分离、按需更新、离线可用」的需求。

核心类：

同步流程：

1
2

登录获取 JWT → GET /api/v1/asset/assets/ → DiffRemoteAndLocal
→ 增量下载新/更新 Pak → 更新 manifest_cache.json → MountPak → 资产库可用

下载侧采用线程池执行 HTTP 阻塞 IO，完成后通过 AsyncTask 回调到 GameThread；通过 TWeakObjectPtr<UCPT_UnitSkuButton> 与 UI 按钮弱关联，避免下载完成时控件已销毁导致的悬空引用。

踩坑记录：批量打包时不同 Pak 的 Mount Point 不一致（有的以 Content/ 开头，有的以 PreviewTool/Content/ 开头），导致路径拼接失败。最终改为统一 RegisterMountPoint("/PTPakDLC/", "../../../PreviewTool/Content/")，并从 Pak 内路径截取 Content/ 之后的相对段来构造引擎可识别的资产路径。详见个人笔记《使用 UE 挂载 Pak 时遇到的一个问题》。

5. 撤销系统（命令模式）

采用经典 Command Pattern，将可撤销操作封装为 IUndoableCommand（Do() / Undo()），由单例 FUndoManager 维护最多 5 步撤销栈。已实现平移、属性修改、删除等命令，绑定 Ctrl+Z。

选择限制 5 步而非无限栈，是早期版本的 pragmatic 取舍——预演场景以快速迭代为主，后续可扩展为可配置深度。

6. 自研 Editor 插件 PakTools

自研 PakTools 插件包含两个模块，与客户端 Runtime 侧 PakLoader 形成完整资产管线：

Editor 侧通过 FPakToolsSetting 管理打包配置，FPTUploadTask 异步执行上传任务。打包阶段与客户端约定了统一的 Mount Point 和路径规则，避免 Runtime 加载失败。

7. 其他功能模块

• 摄影机系统：电影级摄影机组件 + 实时取景窗口（CameraCapture 插件），支持焦距、光圈、对焦距离调节
• 灯光与环境：方向光、天光、体积雾、后处理、色彩校正；专业灯具 Actor（聚光、柔光、吊灯等）
• LED 虚拟拍摄舞台：多种预设方案 + 弧形 LED 幕墙程序化生成（CPT_WallBuilderManager）
• 项目持久化：场景、环境、动画、渲染设置统一 JSON 序列化（ConstructJsonObject() 体系）

PreviewBMS 资产后台（简要）

配套的 Pak 资产管理平台（Django REST + React），负责运营侧上传、分类与 OBS 存储。我负责资产元数据模型与 API 契约设计、客户端同步协议（清单 diff / MD5 / 按需下载）及 UE 端全部联调实现；后台 CRUD 借助 AI 辅助搭建。

开发过程中遇到的问题

1. Pak Mount Point 不统一 → 统一挂载点注册 + 路径截取策略（见上文）
2. 批量 Cook 资产丢失 → 排查打包流程，规范 Cook 路径与依赖
3. 资产数量增长后加载慢 → 引入按需下载 + 并发队列 + 缩略图预拉取，UI 进度反馈（持续优化中）
4. 引擎启动黑屏 → 添加 PreLoadingScreen 模块，覆盖启动阶段

可深入讨论的话题

以下是我认为适合深入交流的点：

1. Pak Mount Point 不一致：如何排查、为何 RegisterMountPoint 能统一路径、Editor 打包与 Runtime 加载的约定
2. 动画-渲染时间同步：AnimManager 与 RenderManager 如何共享时间基准，保证预览与导出一致
3. RuntimeTransformer 二次修改：IFocusableObject 接口设计、组件选取约束、与 UMG 主界面的协作方式
4. Pak 并发下载架构：线程池 + GameThread 回调 + TWeakObjectPtr 弱引用防悬空

如需进一步了解某个模块的实现细节，欢迎面试时深入交流。我可以现场讲解任意一条链路的数据流与类设计。

总结

PreviewTool 是我将 UE5 引擎能力、工具链思维和业务需求结合的一次完整实践。客户端从 Actor 体系、C++ UMG 控件、动画时间轴、逐帧渲染到 Pak 运行时加载，以及自研 Editor 插件 PakTools，均由我独立设计与实现；资产后台则体现了从 API 契约定义到 UE 端联调的端到端交付能力。

演示与材料

演示视频：Previze 虚拟制片预演系统功能演示
