TAVP 虚拟摄影棚数字资产终端系统-项目介绍

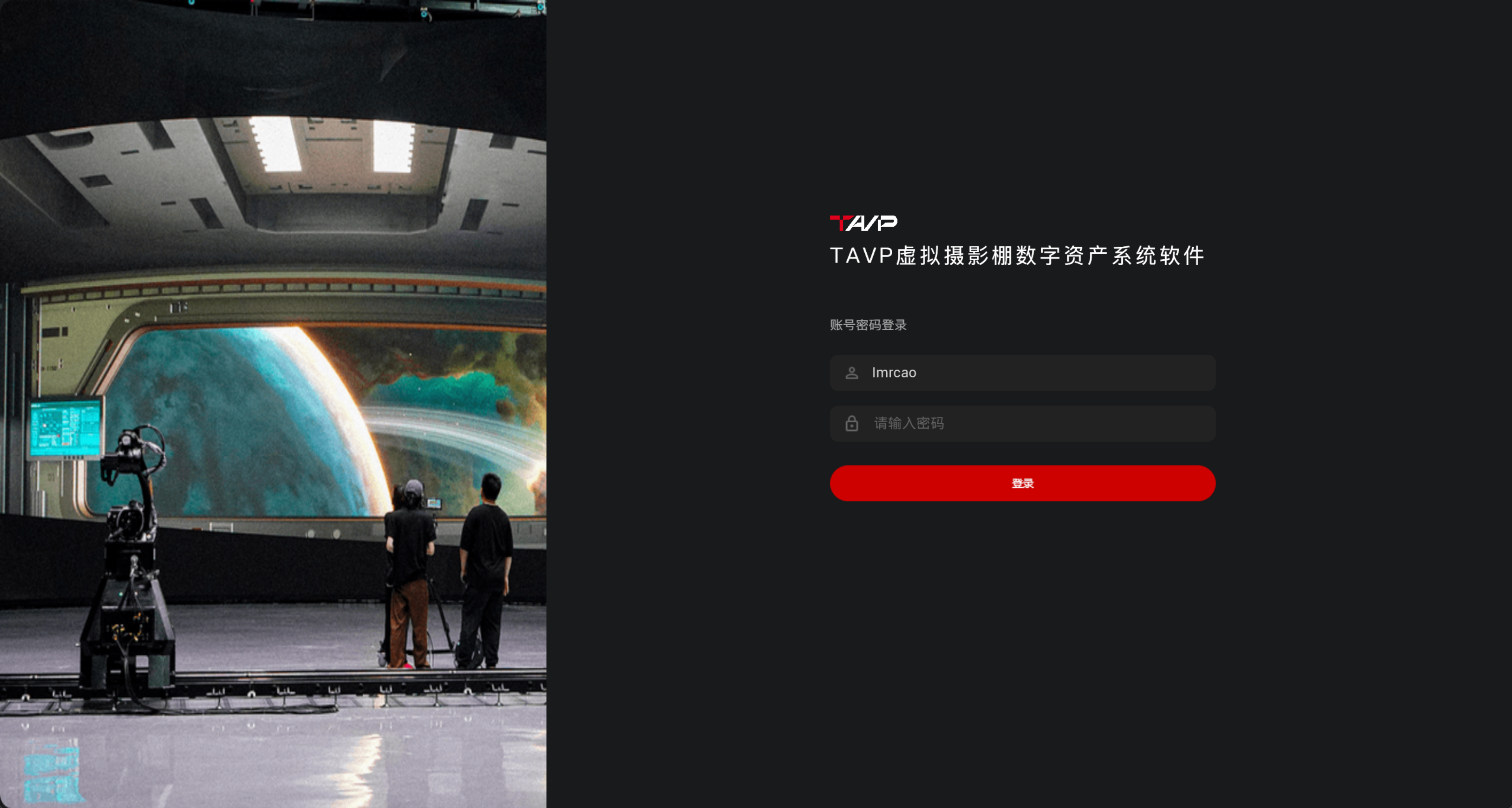

功能演示：TAVP 虚拟摄影棚数字资产终端系统介绍

系统介绍：面向影视虚拟拍摄的数字资产终端系统，覆盖资产预览下载、nDisplay 集群遥控、iPad 现场调光；我负责整体系统架构设计，以及除后台服务器外的全部客户端开发（TavpClient、TavpListener、资产服务器、IpadRemoteControl）。

项目背景

时光坐标是一家影视公司，资产部门积累了大量基于 Unreal Engine 的场景资产。在 LED 虚拟拍摄现场，导演和灯光团队需要在快节奏、高压力的环境中快速切换场景、调整光影，传统流程存在以下痛点：

• 每个场景 × 每个摄影棚都需要单独做 nDisplay 工程配置，依赖 UE 专业人员，成本高、周期长

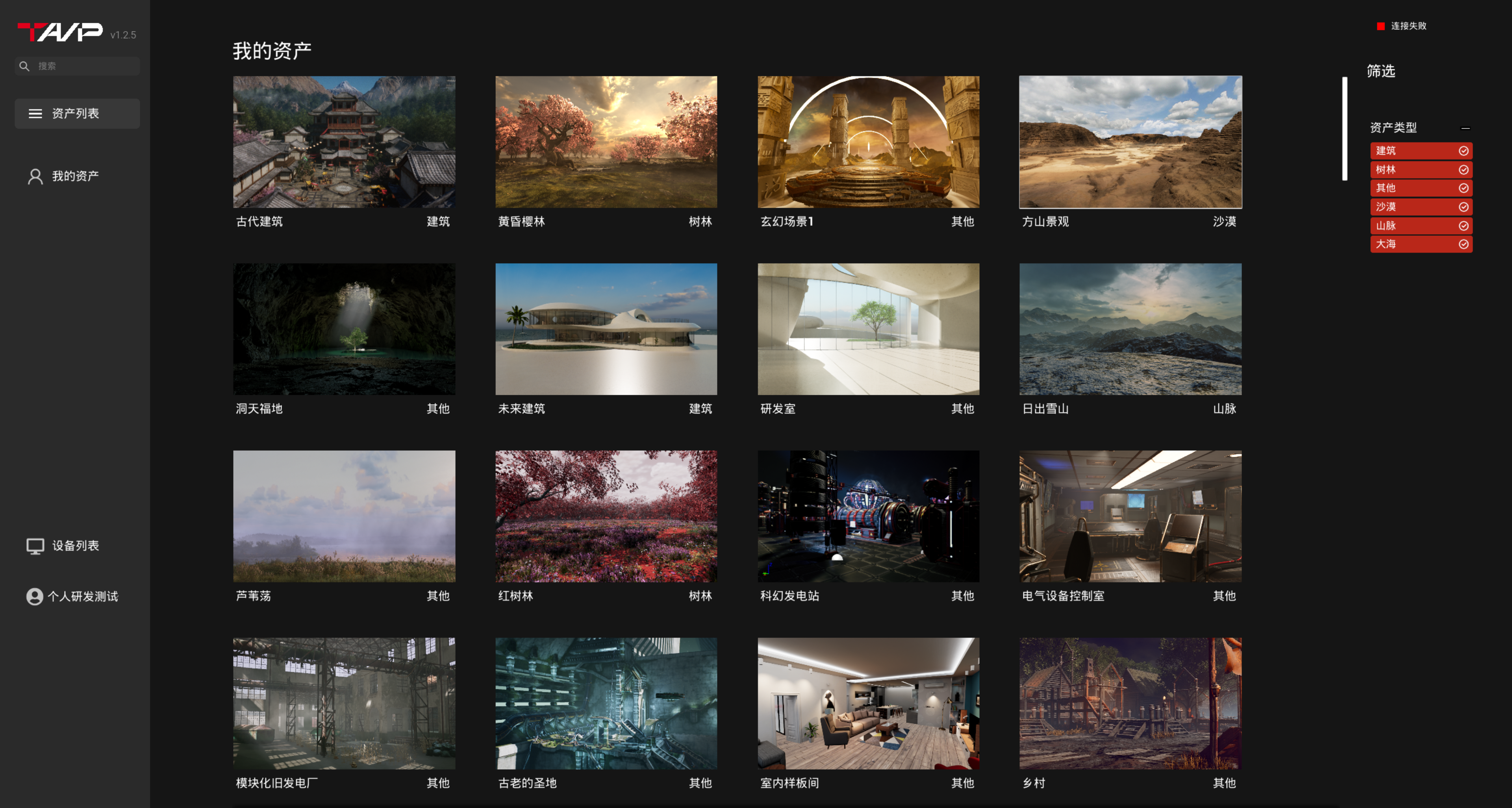

• 资产分散在各独立工程中，无法统一预览、下载、使用
• 现场操作需要在控制室与 LED 屏幕之间快速联动，缺少低门槛的移动端控制手段

TAVP 虚拟摄影棚数字资产终端系统（TimeAxis Virtual Production）是我设计并主导开发的端到端解决方案：

• 将分散的 UE 场景资产整合为统一下载、一键打开的数字资产库
• 搭配 iPad 控制端，现场人员可实时调整场景光影参数，无需回到控制台前操作 UE 编辑器

各模块说明

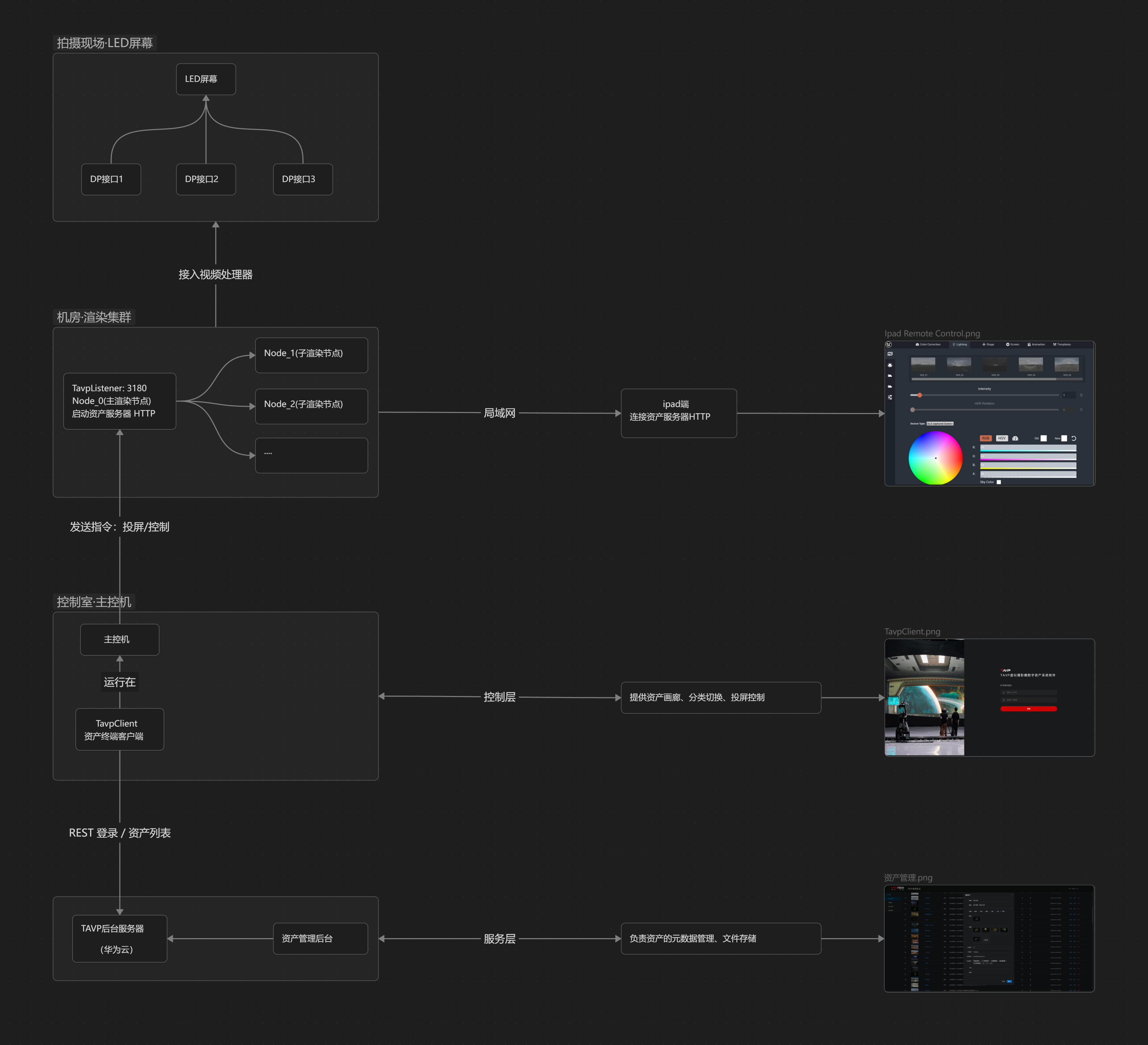

系统架构

现场部署拓扑

大型摄影棚的典型部署方式：

• 控制室：一台主控机运行 TavpClient（不负责渲染），操作员在此登录、选景、下发集群指令
• 机房：若干台渲染机直连 LED 屏幕，每台渲染机自启动 TavpListener（监听端口 3180）
• 拍摄区：iPad 与主控机处于同一局域网，连接主渲染节点上的资产服务器进行光影调节

核心架构设计：资产与摄影棚配置分离

这是我设计的系统最关键的技术决策，解决了「多场景 × 多摄影棚」工程配置爆炸的问题。

问题

按常规虚拟拍摄流程，每个场景需要针对每个摄影棚单独配置 nDisplay 集群、硬件参数、控制逻辑。影视公司有大量场景资产，摄影棚又有不同账户和硬件布局，配置复杂度随场景数量线性增长，且必须由 UE 专业人员操作。

方案

将系统拆为三层，把「资产服务器 + 摄影棚硬件配置」与「场景内容」解耦：

我负责的核心模块

1. TavpClient — 资产终端客户端

整体 UI 框架（UMainWidget 为根容器，页面切换由 UWidgetSwitcher 驱动）：

核心服务类（单例）：

登录后自动初始化链路（ConfigFlieInitProcess）：

1
2
3
4
5
6
7

登录成功 → 设置 Authorization
         → 拉取全部资产 UE 版本列表
         → 检查 Studio 配置是否需要更新
         → 从 OBS 下载 TAVPNdisConfig.ndisplay
         → DeSerializeNdisConfig() 解析节点信息
         → FTAVPClient::Connection() 连接各渲染机
         → 检查各资产 JsonConfigFile 是否需要增量更新

2. TavpListener — 渲染机监听服务

独立 UE 程序，部署在各渲染机并设置开机自启动：

• 监听 0.0.0.0:3180，接受 TavpClient 的 TCP 连接
• 解析 Start----{exe路径}----{启动参数} 指令，调用 FPlatformProcess::CreateProc 拉起 CommonScenes
• 解析 Kill 指令，终止当前渲染进程

3. 资产服务器（嵌入场景进程）

打包在 CommonScenes.pak 中，随 UE 渲染进程自动启动：

• 内嵌 HTTP Server，暴露场景环境参数控制 API（光照、天光、后处理等）
• 仅主渲染节点对外提供 HTTP 服务
• 收到 iPad 指令后，通过 nDisplay Cluster Event 同步到所有从节点

4. IpadRemoteControl — iPad 移动端控制

iOS 端应用，面向拍摄现场的灯光师/导演：

• 局域网内自动发现或手动输入主渲染节点 IP
• HTTP 连接资产服务器，实时调节场景光影参数
• UI 针对触摸操作优化，降低非 UE 专业人员的操作门槛

详细操作说明见《TAVP 虚拟拍摄 iPad 移动端控制系统用户手册 V1.0》

端到端业务流程

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

① 启动 TavpClient + 各渲染机 TavpListener（自启动）
        ↓
② 操作员登录 → 获取 JWT + OBS 临时凭证（TST）
        ↓
③ 自动下载/更新 Studio 配置
   · TAVPNdisConfig.ndisplay（各节点 IP、分辨率、窗口位置）
   · Studio Pak（资产服务器 + 摄影棚公共逻辑）
        ↓
④ 解析 ndisplay JSON → 连接各渲染机 TavpListener（TCP :3180）
        ↓
⑤ 浏览资产库 → 下载场景 zip → 解压 → 复制 pak 到 Content/Paks/
        ↓
⑥ 点击「打开」→ Client 向所有 Listener 发送 Start 指令
   · Listener 在各渲染机拉起 CommonScenes.exe（nDisplay 集群模式）
   · UE 进程启动后自动运行内嵌资产服务器
        ↓
⑦ iPad 打开 IpadRemoteControl → 连接主渲染节点 HTTP 服务
   · 主节点通过 nDisplay 集群事件将指令分发到各从节点
   · 现场实时调节 LED 屏幕上的场景光影

总结

TAVP 系统是我将 Unreal Engine、nDisplay 集群渲染、云存储与移动端控制结合的一次完整虚拟拍摄基础设施实践。除 tavp 后台服务器外，系统架构设计、TavpClient、TavpListener、资产服务器、IpadRemoteControl 均由我独立负责开发。

核心贡献在于提出了「资产内容与摄影棚配置分离」的架构，通过统一 CommonScenes 工程规范 + 独立 Studio Pak，让影视公司的大量场景资产能在不同摄影棚中免配置、一键使用，显著降低了虚拟拍摄的技术门槛和现场操作成本。

演示与材料

功能演示：TAVP 虚拟摄影棚数字资产终端系统介绍

系统用户使用手册：《TAVP 虚拟摄影棚数字资产库终端系统用户手册 V1.0》

移动端使用手册：《TAVP 虚拟拍摄 iPad 移动端控制系统用户手册 V1.0》
